CT12350 Chauffe-eau électrique instantané PCBA

Chauffe-eau électrique instantané CT12350 PCBA

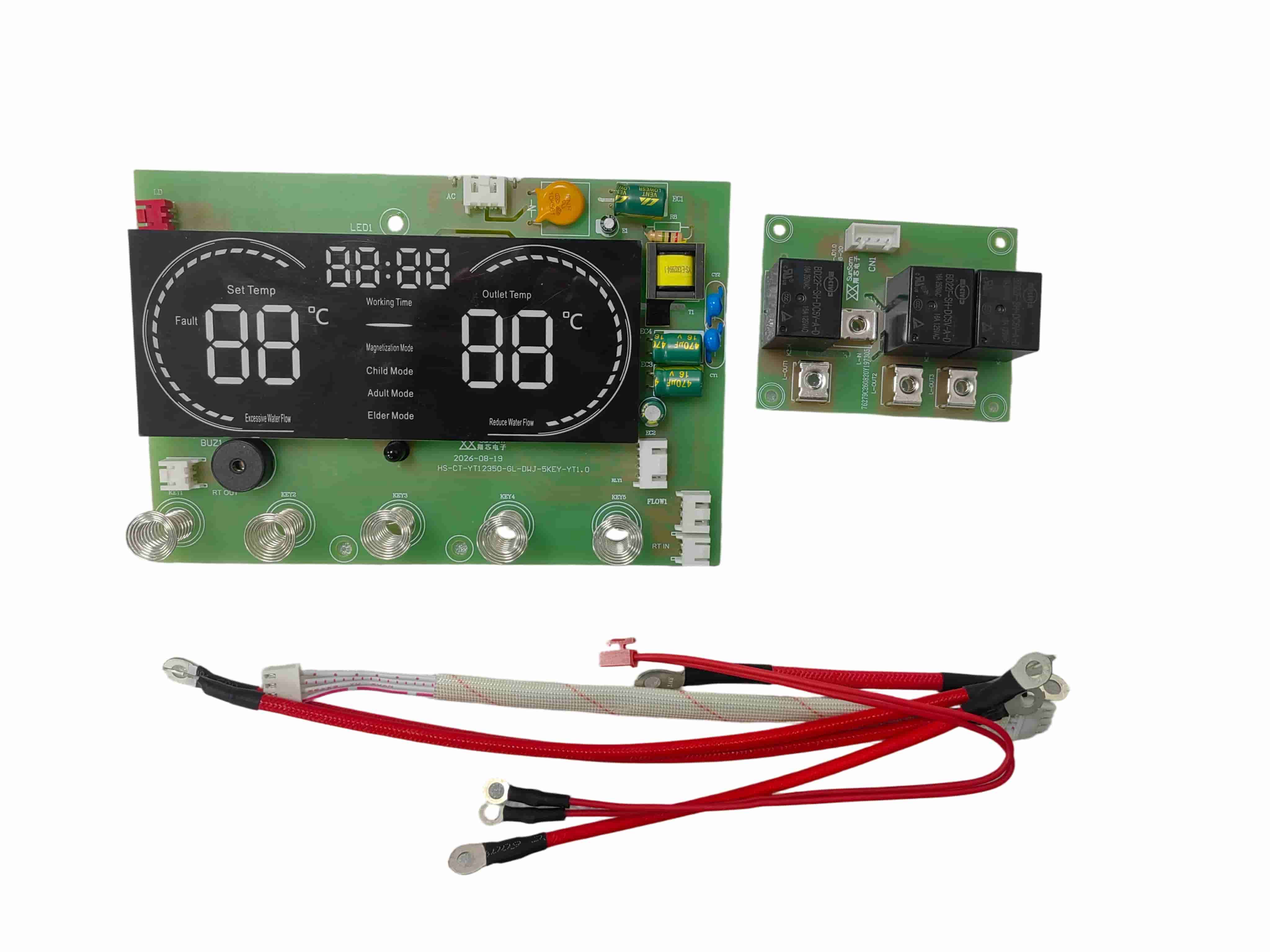

Le chauffe-eau électrique instantané CT12350 PCBA est une solution de contrôle intégrée développée pour les systèmes de chauffage d'eau instantanés 220 V, 6 kW. Il combine le contrôle du chauffage par étapes, la détection du débit d'eau, la régulation de la température, le contrôle de l'affichage LED et plusieurs fonctions de protection contre les pannes sur un seul PCBA.

Conçu pour les chauffe-eau électriques instantanés domestiques et les appareils à eau chaude personnalisés, le CT12350 prend en charge la personnalisation du matériel, du micrologiciel, de l'affichage et de l'interface pour différents projets OEM et ODM.

Commande de chauffage de 6 kW avec sept niveaux de puissance

La version d'alimentation à découpage testée fonctionne à partir de 150-280 V CA à 50 Hz. À la tension nominale de 220 V CA, le PCBA prend en charge une charge de chauffage maximale de 6 000 W et contrôle trois groupes de puissance de chauffage.

Sept niveaux de puissance sont disponibles pour offrir une régulation de température plus flexible :

- Niveau 1 : 1 400 W

- Niveau 2 : 2 200 W

- Niveau 3 : 2 400 W

- Niveau 4 : 3 600 W

- Niveau 5 : 3 800 W

- Niveau 6 : 4 600 W

- Niveau 7 : 6 000 W

La conception du chauffage à plusieurs niveaux permet au contrôleur de sélectionner une puissance appropriée en fonction du mode de fonctionnement, de la température de l'eau et de la demande de chauffage.

Contrôle intelligent de la température constante

Le panneau de commande du chauffe-eau CT12350 offre une plage de température réglable de 30 à 55°C. Un capteur de température NTC de 50 kΩ est utilisé pour la détection de la température et le retour de contrôle.

En mode AI, le PCBA sélectionne automatiquement un niveau de puissance et une température cible appropriés en fonction de la température de l'eau d'entrée. Les réglages de température AI programmés vont de 39°C à 45°C dans les conditions de température d'entrée enregistrées dans le rapport de test.

Trois modes de température sont également disponibles pour un fonctionnement pratique :

- Mode enfant : 38°C

- Mode Adulte : 42°C

- Mode Sénior : 45°C

Le contrôleur prend en charge l'étalonnage automatique et la mémoire des paramètres à température constante. Sur la base des tests d'échantillons enregistrés à une température d'entrée de 25 °C et des débits de 1,5 L/min et 3 L/min, la température de sortie mesurée est restée à environ ±2 °C aux points de consigne testés.

Activation du débit d'eau et contrôle de veille

Le PCBA démarre le processus de contrôle du chauffage lorsque le débit d'eau détecté atteint environ 1,5 L/min. Le chauffage s'arrête lorsque le débit diminue à environ 1,3 L/min.

Lorsqu'aucun débit d'eau n'est détecté, le contrôleur entre en veille après environ deux secondes. L'affichage peut être réactivé en appuyant sur une touche ou en rétablissant le débit d'eau. Cette logique de contrôle permet de coordonner le fonctionnement du chauffage avec la demande réelle en eau.

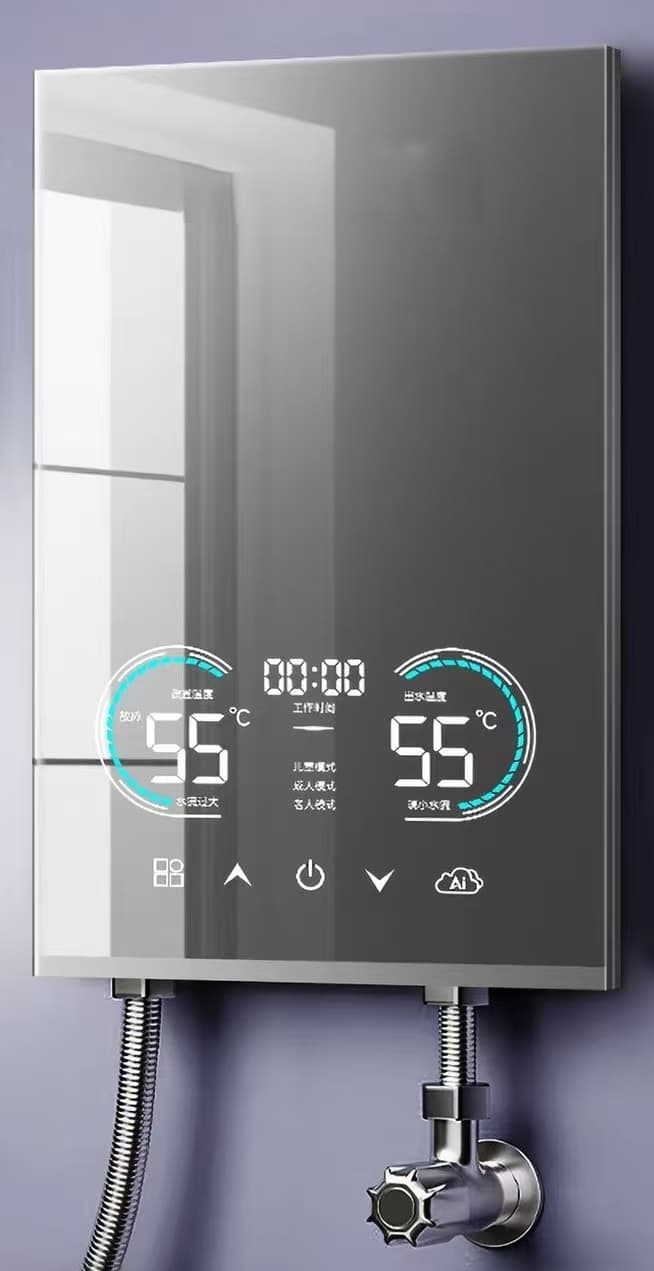

Contrôle tactile et affichage LED

Le chauffe-eau électrique instantané CT12350 PCBA fournit cinq touches de commande principales :

- Pouvoir

- Augmentation de la température ou de la puissance

- Baisse de température ou de puissance

- IA

- Sélection des modes

L'interface de commande tactile peut fonctionner via un panneau en verre de 4 mm monté en surface ou un panneau en plastique de 2 mm, permettant au fabricant d'appareils de développer différentes conceptions de panneau avant.

L'afficheur LED peut présenter :

- Température de l'eau de sortie

- Régler la température

- Temps de fonctionnement

- État du chauffage

- État de mise sous tension

- Mode de fonctionnement sélectionné

-Codes défauts

Les icônes d'affichage et la disposition de l'interface peuvent être ajustées en fonction de l'apparence du produit et des exigences du client.

Plusieurs fonctions de protection contre les pannes

Le CT12350 comprend plusieurs fonctions de contrôle et de diagnostic des pannes pour les applications de chauffe-eau électrique instantané.

Lorsque la température de sortie atteint 63°C, le contrôleur réduit automatiquement la puissance de chauffage d'un niveau de puissance. Si la température atteint ou dépasse 65°C, l'alarme de surchauffe E4 est activée et le chauffage s'arrête. Le fonctionnement normal peut reprendre une fois que la température descend en dessous de 55°C.

Le contrôleur prend également en charge :

- Alarme défaut fuite E1 et coupure chauffage

- Protection contre les circuits ouverts ou les courts-circuits du capteur de température de sortie E2

-Récupération automatique une fois le défaut du capteur de température effacé

- Affichage du code d'erreur pour une inspection et une maintenance plus faciles

Les performances finales de la protection dépendent de la conception complète de l'appareil, des capteurs, du câblage, du système de chauffage et d'autres composants de sécurité.

Principales spécifications techniques

| Paramètre | Spécification |

|---|---|

| Modèle de produit | CT12350 |

| Type de produit | Chauffe-eau électrique instantané PCBA |

| Conception de tableau de commande | Carte de contrôle intégrée isolée |

| Tension de fonctionnement | 150-280 V CA, 50 Hz |

| Tension nominale | CA 220 V |

| Charge de chauffage maximale | 6 000 W |

| Sorties de contrôle du chauffage | 3 groupes |

| Niveaux de puissance | 7 niveaux |

| Plage de réglage de la température | 30–55°C |

| Débit d'activation | 1,5 L/min |

| Débit d'arrêt | 1,3 L/min |

| Capteur de température | 50 kΩ NTC à 25°C |

| Modes prédéfinis | Enfant 38°C, Adulte 42°C, Senior 45°C |

| Compatibilité des écrans tactiles | Verre de 4 mm ou panneau en plastique de 2 mm |

| Température de fonctionnement | −15°C à 65°C |

| Humidité de fonctionnement | 10 % à 95 % d'humidité relative |

Tests d’échantillons et vérification des performances

Lors de la vérification de l'échantillon, la version avec alimentation à découpage a fonctionné en continu pendant huit heures à 280 V CA sans performances anormales. Le système a également fonctionné pendant huit heures dans un environnement de test de 65 °C et 90 % d'humidité relative.

Ces résultats concernent l'échantillon testé et les conditions de test spécifiées. Les spécifications électriques, environnementales et de sécurité finales doivent être vérifiées à nouveau une fois le PCBA intégré dans le chauffe-eau complet du client.

Personnalisation OEM et ODM PCBA

Le CT12350 peut être utilisé comme plate-forme de contrôle de référence pour des projets personnalisés de chauffe-eau électriques instantanés. Les services d’ingénierie et de fabrication disponibles comprennent :

- Conception matérielle PCBA

- Développement de firmware embarqué

- Personnalisation de la logique de régulation du chauffage

- Personnalisation de l'affichage et de l'interface tactile

- Adaptation connecteur et faisceau électrique

- Adaptation des capteurs de température et de débit

- Approvisionnement en composants

- Assemblage SMT et DIP

- Tests fonctionnels

- Réalisation de prototypes et de lots

Pour l'évaluation du projet, les clients peuvent fournir la tension de fonctionnement, la puissance de chauffage, les dimensions du produit, la conception de l'affichage, les spécifications du capteur, le schéma de câblage et les normes de sécurité cibles requises.

Applications

La plateforme de contrôle CT12350 convient pour :

- Chauffe-eau électriques instantanés domestiques

- Chauffe-eau de douche électriques instantanés

- Chauffe-eau muraux compacts

- Appareils à eau chaude pour salle de bain et cuisine

-Systèmes de chauffage de l'eau personnalisés OEM et ODM

Si vous développez un chauffe-eau instantané de 220 V et avez besoin d'un PCBA de contrôle personnalisable de 6 kW, contactez SunSam avec les spécifications de votre produit, des dessins ou des échantillons existants. Notre équipe d'ingénierie peut évaluer les exigences de contrôle et préparer une proposition de développement et de fabrication de PCBA appropriée.
